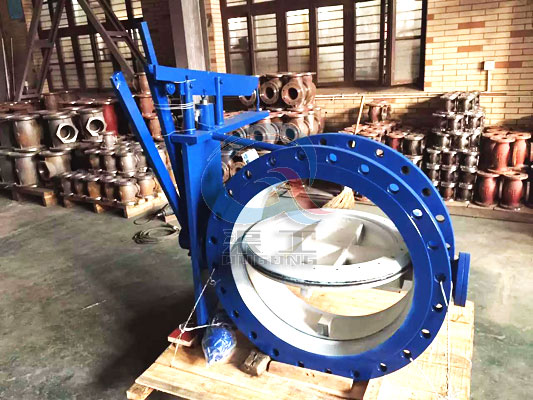

渠工品牌DMF电磁式煤气安全切断阀与电磁式启动器组合配套使用。电磁式煤气安全切断阀具有结构简单、操作方便、重量轻、工作可靠、切断时为1.5秒，低泄漏等优点。电磁式煤气安全快速切断阀主要应用于以煤气为燃料的各种工业窑炉的煤气快速切断，也可用于类似要求的其它场合。
（1）电磁式煤气安全切断阀为法兰连接、杠杆式启闭阀， 它主要由电磁铁杠杆装置、弹簧及重锤、阀体、阀板和轴等零件组成。
（2）当煤气或助燃空气低压时，通过相应的电路设计，可使电磁铁在某一规定的低压时失电，这样杠杆失去平衡，安全阀相连的杠杆脱扣，重锤下落，安全阀立即关闭。另外一旦断电，也即电磁铁失电和上述相同，安全阀亦立即关闭，这样就达到了煤气或助燃空气低压时以及断电时、快速切断煤气的目的。
| 公称压力 | 0.1Mpa |
|---|---|
| 电源电压 | 220V 50HZ |
| 切断时间 | 1.5S |
| 转角范围 | 0-90° |
| 工作温度 | ≤200℃ |
| 适用介质 | 煤气、空气等气体 |
| 零件名称 | 材料名称 |
|---|---|
| 阀体、蝶板 | Q235A |
| 阀杆 | 优质碳钢 |
| 填料 | 石棉盘根 |
| 密封圈 | 硅橡胶 |
 |
|---|

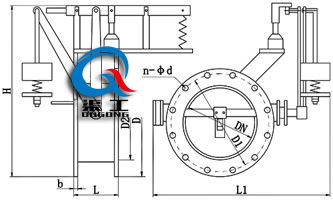

| DMF电磁式煤气安全切断阀 外形图 |
| DN | D | D1 | D2 | L | L1 | L2 | H | b | Z-φd |
|---|---|---|---|---|---|---|---|---|---|
| 100 | 205 | 170 | 145 | 120 | 360 | 250 | 550 | 14 | 4-18 |
| 150 | 260 | 225 | 200 | 145 | 410 | 250 | 590 | 16 | 8-18 |
| 200 | 315 | 280 | 255 | 145 | 465 | 250 | 640 | 18 | 8-18 |
| 250 | 370 | 335 | 310 | 180 | 520 | 250 | 690 | 22 | 12-18 |
| 300 | 435 | 395 | 362 | 180 | 580 | 300 | 740 | 22 | 12-23 |
| 350 | 485 | 445 | 412 | 200 | 630 | 300 | 790 | 22 | 12-23 |
| 400 | 535 | 495 | 462 | 200 | 680 | 300 | 840 | 22 | 16-23 |
| 450 | 590 | 550 | 518 | 200 | 740 | 300 | 880 | 24 | 16-23 |
| 500 | 640 | 600 | 568 | 270 | 780 | 300 | 930 | 24 | 16-23 |
| 600 | 755 | 705 | 670 | 270 | 895 | 400 | 1020 | 24 | 20-25 |
| 700 | 860 | 810 | 775 | 270 | 1010 | 400 | 1100 | 24 | 24-25 |
| 800 | 975 | 920 | 880 | 270 | 1125 | 400 | 1190 | 26 | 24-30 |
| 900 | 1075 | 1020 | 980 | 270 | 1225 | 400 | 1280 | 26 | 24-30 |
| 1000 | 1175 | 1120 | 1080 | 300 | 1345 | 400 | 1360 | 26 | 28-30 |
温馨提示：
本文中的文字、数据、图片仅作为参考。需要了解更多DMF电磁式煤气安全切断阀的使用性能、外形结构、安装尺寸参数、价格，索取
DMF电磁式煤气安全切断阀说明书及产品选型样本，请联系我们。
