锻钢Y型过滤器 概述

锻钢Y型过滤器是采用螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片(304加柔性石墨制造)或采用金属环连接密封。锻钢Y型过滤器通常装在各种装置设备的进口端，锻钢Y型过滤器用来清除介质中的杂技，以保护阀门及设备的正常使用。锻钢Y型过滤器具有结构简单/阻力小，排污方便等特点。一般用水滤网采用18-30目/英寸，如用户有特殊要求过滤网可定制。

锻钢Y型过滤器 结构

1、全径或缩径。
2、螺栓连接、缠绕垫片密封式阀盖。
3、承插端符合ASME B16.11。
4、螺纹连接端(NPT)符合ANSI/ASME B1.20.1。
5、可设有排放堵塞，可更换式过滤网。

锻钢Y型过滤器 相关标准

1、设计制造BS5352 MSS SP-118。
2、连接端尺寸。
(1)、承插口尺寸按ANSI B16.11, JB/T1751。
(2)、螺纹端尺寸按ANSI B1.20.1, JB/T7306。
(3)、对焊端尺寸按ANSI B16.25, JB/T12224。
(4)、法兰端尺寸按ANSI B16.5, JB79。
3、阀门检查和试验API 598, GB/T13927, JB/T9092。
4、结构特征:螺栓连接阀盖(B.B)焊接阀盖(W.B)。
5、材料按ANSI/ASTM的规定。
6、主体材料:A105; LF2; F5; F11; F22; 304(L); 316(L); F347; F321; F51; Monel; 20合金等。

锻钢Y型过滤器 主要零件材料

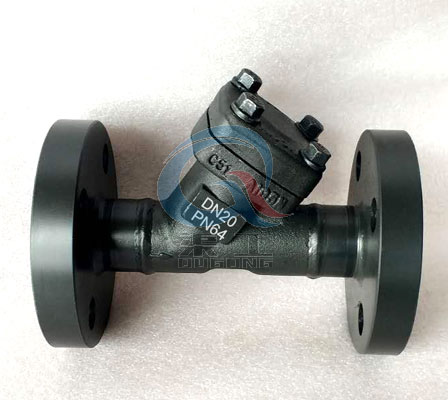

锻钢Y型过滤器 实物图
