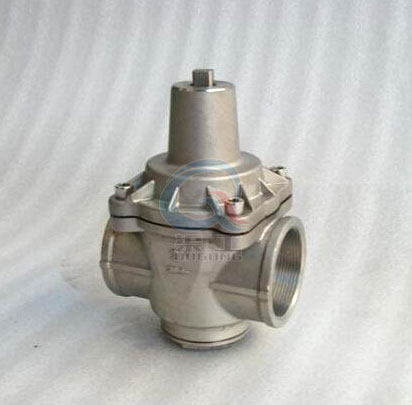

渠工品牌YZ11X支管减压阀属于直接作用膜片式减压阀，主要用于建筑给水系统、消防系统、中央空调系统、采暖系统等。YZ11X支管减压阀,直接作用膜片式减压阀用于支管减压，可使供水压力分配更加均衡，避免部分供水超压，优化高层建筑给水分区。YZ11X支管减压阀可代替分区调频变速水泵，在消防给水系统上可代替分区水泵，用于家用给水系统，可?；に泛推渌骶?，故也称为自来水减压阀。
1、采用直接作用隔膜式结构，内部结构非常简单，无卡阻，性能可靠，经久耐用。
2、耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
3、出口压力精密可调，在一般场合下，可以认为出口压力不受进口压力的影响（出口压力的变化量是△P1的8%）。
4、良好的水力特性，压力损失小，减压比可达成10：1以上。
5、可满足多种减压要求，适用于支管减压系统。
支管减压阀出口压力作用在隔膜底面和阀瓣底面，当它超过弹簧设定值时，压缩弹簧，使阀瓣关闭。只要下游无水流动，出口压力将基本保持在设定值（其变化量仅为入口压力变化量的8%）；当下游用水时，出口压力下降，弹簧推开隔膜，打开减压阀。水流连续流通一阵后，减压阀的开启产生自阻尼效应，使启闭动作趋于平稳。
支管减压阀常见故障原因
霜冻损坏，在寒冷地区应注意保温。
水流方向装错，减压阀变成止回阀，出口压力为0。
弹簧拧得太紧，无法关闭，减压阀将直通P2=P1。
旁通管漏水，使P2偏离设定值，鉴于本减压阀优越的可靠性和耐久性，建议不安装亮度通管为宜。
| 类型 | 型号 |
公称压力 PN（MPa） |
公称通径 DN（MPa） |
连接形式 | 阀体材料 | 出口压力（MPa） | 工作温度℃ |
|---|---|---|---|---|---|---|---|
| 支管减压阀 |
YZ11X-16T YZ11X-25T |
1.6，2.5 | 15~50 | 内螺纹 | 青钢 | 0.05~0.6（可调） | 80 |
|
YZ11X-16P YZ11X-25P |
不锈钢 |
 |
|---|

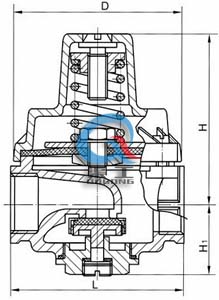

| YZ11X支管减压阀 (主要外形图) |
| 公称通径DN（MPa） | 尺寸（MM） | 重量 | ||||
|---|---|---|---|---|---|---|
| MM | in | A | B | C | φG | （Kg） |
| 15 | 1/2 | 31 | 60 | 76.5 | 59 | 1.2 |
| 20 | 3/4 | 31 | 75 | 76.5 | 73 | 1.2 |
| 25 | 1 | 36 | 88 | 85 | 81 | 1.4 |
| 32 | 11/4 | 42 | 93 | 98 | 81 | 1.5 |
| 40 | 11/2 | 45 | 98 | 102 | 85 | 2 |
| 50 | 2 | 54 | 130 | 117 | 98 | 2.65 |
温馨提示：
本文中的文字、数据、图片仅作为参考。需要了解更多YZ11X支管减压阀的使用性能、外形结构、安装尺寸参数、价格，索取
YZ11X支管减压阀说明书及产品选型样本，请联系我们。
