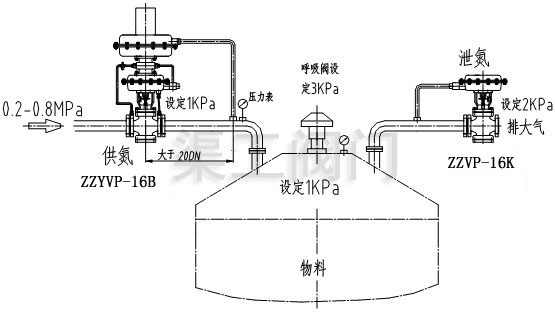

ZZYVP自力式氮封阀,即供氮阀,主要用于储罐顶部，来维持储罐的微正压，隔离物料与外界的接触，减少物料的挥发和浪费，?；ご⒐薨踩?。其工作原理是将设在罐顶的取压点的介质经导压管引入检测机构，介质在检测元件上产生一个作用力与与弹簧、预紧力相平衡。当罐内压力降低至低于供氮装置压力设定点时，平衡破坏，使指挥器阀芯，打开，使阀前气体经减压阀，节流阀、进入主阀执行机构上、下膜室，打开主阀阀芯，向罐内充注氮气;当罐内压力升至供氮装置压力设定点，由于预设弹簧力，关闭指挥器阀芯、由于主阀执行机构中的弹簧作用，关闭主阀，停止供氮。通常和呼吸阀、泄氮阀配合使用。
（1）无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。
（2）氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。
（3）压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
（4）采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
（5）供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
（6）为确保储罐的安全，需在罐顶设置呼吸阀。
（7）呼吸阀公起安全作用，避免了常规氮封装置中启闭频繁易损坏的缺陷。
| 公称通径(mm) | 20 | 25 | 40 | 50 | 80 | 100 | 150 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(mm) | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| 额定流量系数Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
| 压力调节范围 | 0.5～70 20～120 60～400 300～700 500～1000 KPa | |||||||||||
| 公称压力PN | 1.0、1.6 MPa | |||||||||||
| 被调介质温度 | 80、200 ℃ | |||||||||||
| 流量特性 | 快开型 | |||||||||||
| 调节精度 | ≤5% | |||||||||||
| 允许压降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 | |||||||
| 薄膜有效面积(C㎡) | 200 | 280 | 400 | |||||||||
| 允许泄漏量 | 符合ANSIB16.104—1976 IV级 | |||||||||||
| 阀盖形式 | 标准型 (整体式) | |||||||||||
| 压盖型式 | 螺栓压紧式 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 | |||||||||||
| 阀芯形式 | 单座型阀芯 | |||||||||||
| 流量特性 | 直线性 | |||||||||||
 |
 |
|---|---|

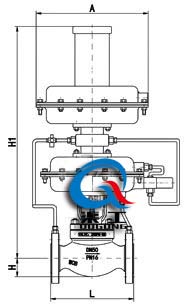

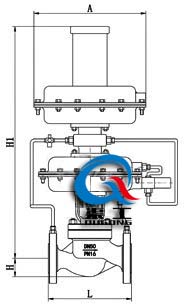

| ZZYVP自力式氮封阀,供氮阀(精小型阀体) | ZZYVP自力式氮封阀,供氮阀(迷你型阀体) |
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| H1 | 330 | 330 | 350 | 350 | 360 | 430 | 440 | 450 | 520 | 650 |
| A | 310 | 400 | ||||||||
