保温气动球阀 概述

保温气动球阀适合用于容易凝固、及高粘度的液体介质,具有良好的保温保冷特性,防止物料结晶堵塞管道,尤其是一些不经常开关,物料流动性不是很好的场合。气动保温球阀根据使用工况不同，夹套可以是冷凝水，用于因为过热而析出晶体，也可以用热水、蒸汽和导热油做伴热用，其具有良好的保温保冷特性，常用于输送常温下会凝固的高粘度介质。由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

保温气动球阀 主要技术规范

保温气动球阀 主要技术参数及性能

保温气动球阀 执行器技术参数

采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与内螺纹气动球阀的同步精度。

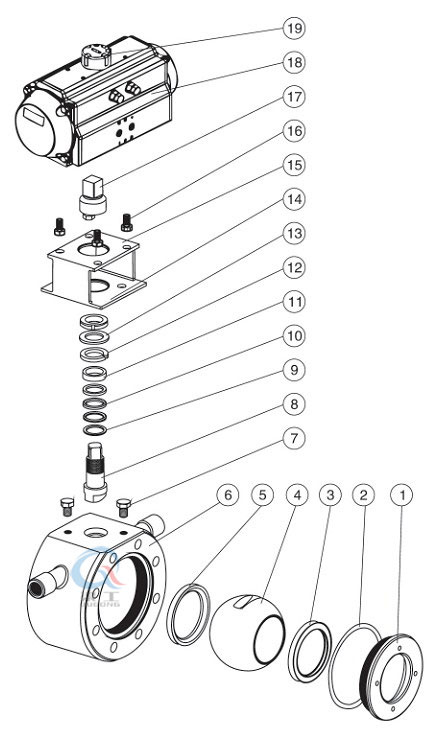

保温气动球阀 主要结构零件材质

保温气动球阀主要结构零件

注： 系列球阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

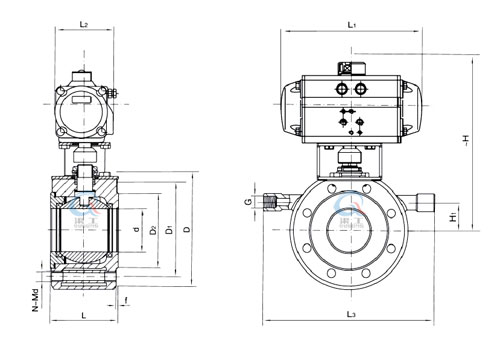

保温气动球阀 主要外形结构图

保温气动球阀主要外形结构图

保温气动球阀 主要外形连接尺寸

保温气动球阀 实物图
