电动三通内螺纹球阀 概述

Q914/Q915型电动三通内螺纹球阀是渠工公司开发的新型电动三通球阀。其原理是改变球芯与管道的相对角度，可以对三支管道流体实现不同的组合控制；T型孔道可起配比作用，适用于液体、气体、蒸汽等介质的配比调节与控制。电动三通内螺纹球阀采用HR型、HQ型角行程电动执行机构，以AC220V、AC380V或DC24V电源电压作动力，接受工业自动化仪表控制系统输入的（4-20mA、或1-5VDC）电流信号或电压信号，便可控制运转，实现对工艺介质的比例调节或二位切换控制。

电动三通内螺纹球阀 特点

（1）电动三通内螺纹球阀有两座和四座密封结构，阀芯孔道有L型和T型两种结构形式，采用控制阀芯旋转角度，改变阀芯孔道与管道口的连接状态，可实现对三条支管不同的组合控制。三通球阀流通能力大，可控制气体、液体、蒸汽，更适用于控制高粘度，纤维颗粒状的流体。也适用于密封要求较严格的场合。
（2）两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好，它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
（3）四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时可关闭任意一个通道，使另外两个通道连通，灵活控制管路是介质的合流或分流。
（4）T型阀芯孔道可使三条正交的管道互相连通或切换，起分流或合流作用；L型孔道连接相互正交的两管道。使另一条孔道切断，起改变介质流向作用。

电动三通内螺纹球阀 主要技术参数

电动三通内螺纹球阀 执行器技术参数

电动三通内螺纹球阀 主要零件材料

电动三通内螺纹球阀 外形图

电动三通内螺纹球阀 (配HQ)	电动三通内螺纹球阀 (配HR)	电动三通球阀 (侧视图)

电动三通内螺纹球阀 安装连接尺寸

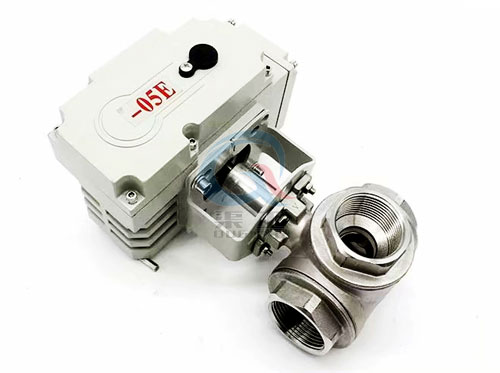

电动三通内螺纹球阀 实物图
