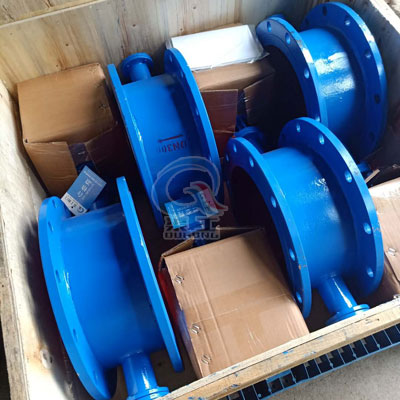

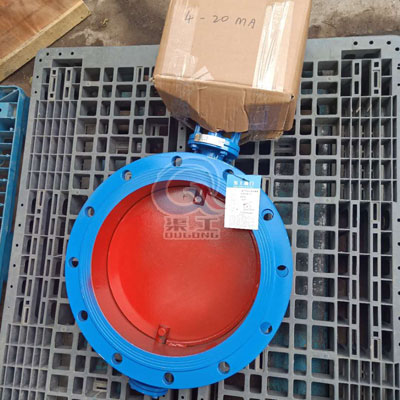

电动通风调节蝶阀也称电动风量调节阀，渠工品牌D941W系列电动通风蝶阀是采用电子式电动执行机构和通风蝶阀组成，执行机构内有伺服系弘，无须另配伺服放大器，输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转。电动通风调节蝶阀具有结构简单，流通能力大等特点。电动风量调节阀主要应用于冶金、电站石油、化工等部门。适用于工业、冶金、烟气除尘、环保等管道作通风调节介质流量之用。
| 公称通径mm | 50～1200 |
|---|---|
| 公称压力(MPa) | PN0.1、0.25、0.6、1.0 |
| 介质温度℃ | -40～+450（钢板卷焊），+450以上（不锈钢板卷焊） |
| 转角范围 | 0-90度 |
| 流量特性 | 近似百分比 |
| 法兰标准 | GB/T9115-2000钢制管法兰焊接标准(也可按照客户尺寸定做非标产品) |
| 配置执行机构 | 可配PSQ、HQ、QG、361RS、HR等系列角行程电动执行机构 |
| 控制方式 | 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
| 电源电压 | AC220/380V，50/60Hz |
|---|---|
| 输出力矩 | 50N·M～2000N·M |
| 动作范围 | 0～90° 0～360° |
| 动作时间 | 15秒/30秒/60秒 |
| ?；ぷ爸?/td> | 过热?；?/td> |
| 环境温度 | -30°～60° |
| 手动操作 | 同附带手柄操作 |
| 限位 | 电气、机械二重限位 |
| 防护等级 | 相当于IP-65 |
| 防爆等级 | ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置测量 | 可选装开关或电位计 |
| 驱动电机 | 8W/E |
| 进线接口 | PE1/2〞进线线锁 |
（1）功能强劲：智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）?；ぷ爸糜兴叵尬?、过热?；ぁ⒐乇；?。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置?？椴捎眉扑慊テ爸悄芸刂迫砑苯咏邮占扑慊蚬ひ狄潜淼仁涑龅谋曜夹藕牛?-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或HR系列。≥DN600口径阀门一般采用380VAC电动执行器。
| 项 目 | 指 标 值 |
|---|---|
| 基本误差% | ±2.5 |
| 回差% | 2.0 |
| 死区% | 3.0 |
| 始终点偏差% | ±2.5 |
| 额定行程偏差% | +2.5 |
| 允许泄漏量1/h | 2×10-2×阀额定容量 |
| 零件名称 | 材料 |
|---|---|
| 阀体 | 碳钢(卷焊焊接)、不锈钢(卷焊加工) |
| 蝶板 | 碳钢、不锈钢 |
| 阀杆 | 2Cr13、不锈钢 |
| 填料 | PTFE、柔性石墨 |
 |
 |
|---|---|
| 电动通风蝶阀 | 电动通风调节蝶阀 |
| 公称通径DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 90 | 90 | 100 | 115 | 130 | 140 | 150 | 250 | 270 | 290 | 310 | 330 | 350 | 390 | 430 | 470 | 500 | 550 |
| H | 63 | 70 | 83 | 105 | 115 | 137 | 164 | 206 | 230 | 248 | 289 | 320 | 343 | 413 | 478 | 525 | 585 | 640 |
| H1 | 530 | 530 | 565 | 600 | 640 | 705 | 775 | 945 | 1070 | 1140 | 1210 | 1335 | 1415 | 1605 | 1844 | 2040 | 2255 | 2388 |
| D | 140 | 160 | 190 | 210 | 240 | 265 | 320 | 375 | 440 | 490 | 540 | 595 | 645 | 755 | 860 | 975 | 10755 | 1175 |
| D1 | 110 | 130 | 150 | 170 | 200 | 225 | 280 | 335 | 395 | 445 | 495 | 550 | 600 | 705 | 810 | 920 | 1020 | 1120 |
| n-φd | 4-14 | 4-14 | 4-18 | 4-18 | 8-18 | 8-18 | 12-18 | 12-22 | 12-22 | 16-22 | 16-22 | 20-22 | 20-26 | 24-26 | 24-30 | 24-30 | 24-30 | 28-30 |
温馨提示：
本文中的文字、数据、图片仅作为参考。需要了解更多D941W电动通风蝶阀的使用性能、外形结构、安装尺寸参数、价格，索取
D941W电动通风蝶阀说明书及产品选型样本，请联系我们。
